Revízia 6 kV rozvodne v priemyselnej cementárni
Výrobný podnik v oblasti stavebných materiálov (cementáreň) zadal odbornú prehliadku a odbornú skúšku vysokonapäťovej rozvodne 6 kV vrátane súvisiacich VN zariadení. Cieľom bolo nezávisle overiť technický stav zariadení, ktorých prevádzka je kľúčová pre plynulý chod celej výroby.
Východisková situácia
Dôvod vykonania revízie: periodická revízia elektrického zariadenia pred plánovanou úradnou skúškou.
Prevádzkové podmienky: rozsiahla priemyselná prevádzka s nepretržitou výrobou, vysoké nároky na bezpečnosť a organizáciu prác v areáli.
Požiadavky na organizáciu: dodržanie bezpečnostných pravidiel prevádzky (BOZP), koordinácia termínu prác s prevádzkovateľom.
Rozsah kontrolovaných zariadení
- 6 kV rozvodňa (28 polí)
- Transformátory 110/6,3 kV (25 MVA)
- VN motory
- Kompenzačné systémy
Normatívny základ revízie: zákon č. 124/2006 Z. z., vyhláška MPSVaR SR č. 508/2009 Z. z., STN 33 1500, STN 33 2000-6, STN EN 61936-1, STN EN 50522.
Príprava a organizácia
- Posúdenie dostupnej projektovej a technickej dokumentácie
- Koordinácia s prevádzkou (kontaktné osoby, bezpečnostné pravidlá areálu)
- Naplánovanie termínu a postupu prác
- Rešpektovanie bezpečnostných pravidiel priemyselného areálu
Realizácia

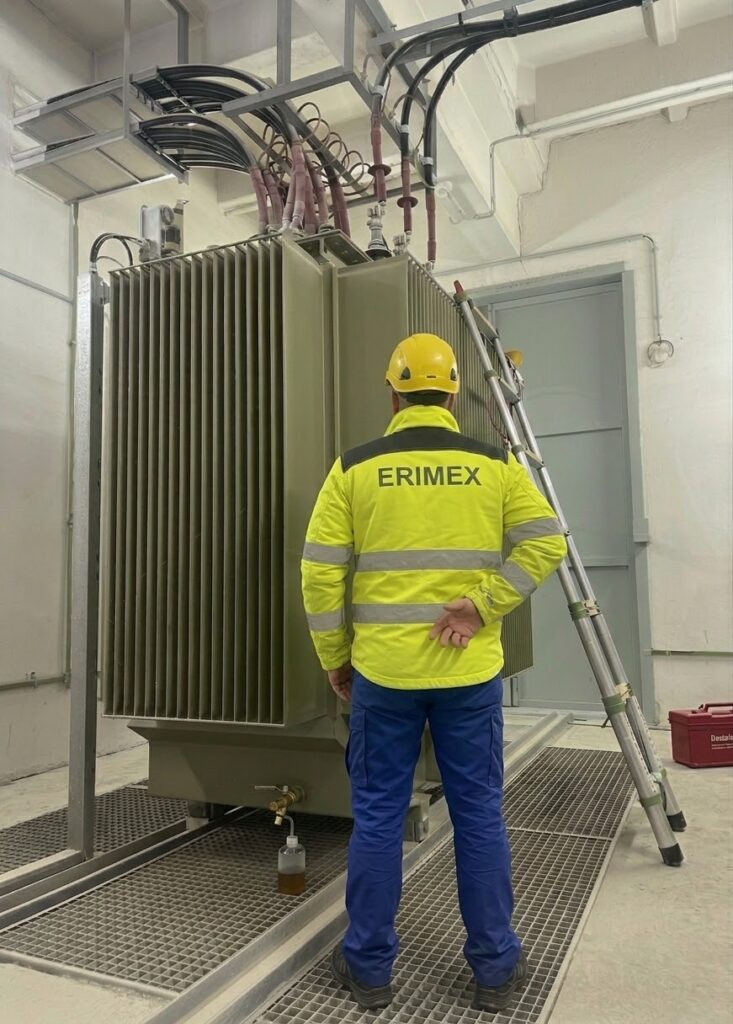

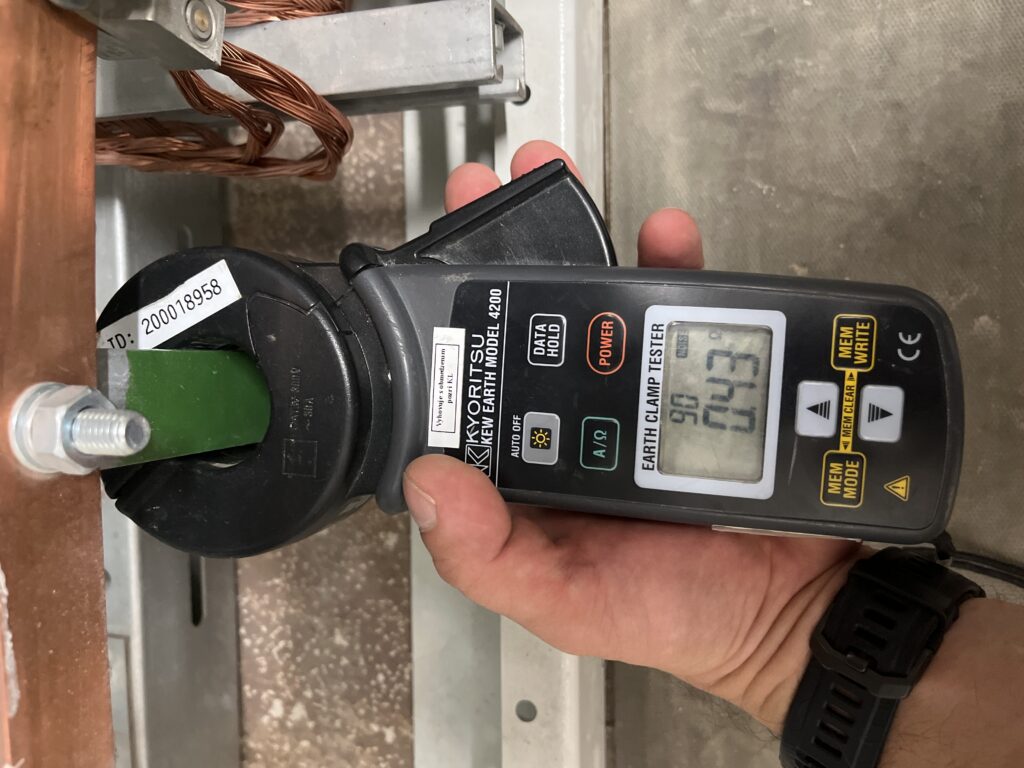

Odborná prehliadka a odborná skúška prebehli v rozsahu platnom pre VN zariadenia bez obmedzenia napätia – vizuálna kontrola stavu zariadení, meranie a skúšky podľa príslušných technických noriem, priebežné zaznamenávanie zistení. Citlivé prevádzkové detaily, schémy zapojenia a údaje o ochranách sa z dôvodu bezpečnosti prevádzky nezverejňujú.
Výstup
- Revízna dokumentácia
- Zaznamenané zistenia
- Podklad pre ďalšie rozhodovanie o údržbe
- Konzultácia výsledkov a návrhy na odstránenie zistených nedostatkov
Výsledok a pokračovanie
Spolupráca s prevádzkou pokračuje ďalšou periodickou revíziou (NN, trafostanica) v tom istom areáli.
